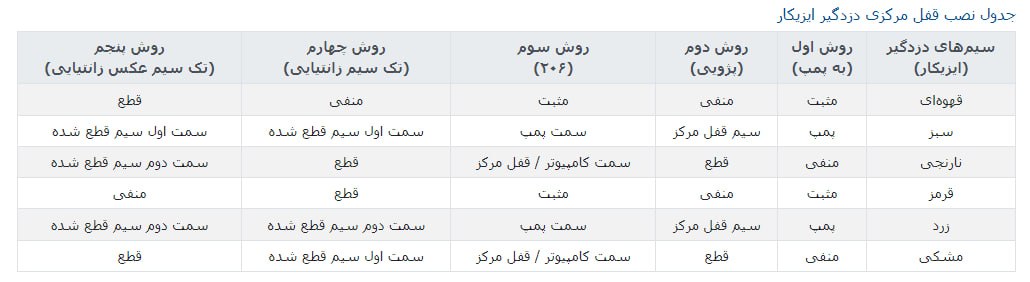

نقشه سیم کشی سایر نمونه ها
مدل پژو 206
- قرمز = سیم مثبت
- قهوه‌ای = سیم مثبت
- مشکی = سمت ECU —> باز
- نارنجی = BSI —> قفل
- سبز = قفل مرکزی —> قفل
- زرد = قفل مرکزی —> باز
مدل زانتیایی
- قرمز = سیم منفی
- قهوه‌ای = سیم منفی
- مشکی و نارنجی = به همدیگر وصل شود
- سبز = به سمت سیم‌کشی درب خودرو
- زرد = به سمت ECU
مدل عکس زانتیایی
- قرمز = سیم منفی
- قهوه‌ای = سیم منفی
- مشکی و نارنجی = به همدیگر وصل شود.
- سبز = به سمت ECU و به تک سیم جدا شده وصل شود.
- زرد = به سمت سیم‌کشی درب خودرو
مدل پرایدی
- قهوه‌ای = سیم مثبت
- قرمز = سیم مثبت
- نارنجی = سیم منفی
- مشکی = سیم منفی
- سبز = قفل+
- زرد = باز+
